Предприятие ООО «КамПромДеталь» изготовляет:
Узлы присоединения шлангов УПШ-25 от Ду15 до Ду100 ТММ-10/2-88
Узлы крепления резиновых напорных рукавов с текстильным каркасом Ду15 до Ду200мм -//- ВТ-22-88
Узлы присоединения шлангов от Ду10 до 50 по Т-ММ-10-99. И по чертежам заказчика.
Узлы присоединения разработаны для рукавов напорных с текстильным каркасом классов. Б (I) ; В (П. ); ВГ (Ш) ; Г (IV) У, Пар-1 (X), Пар-2 (Х) по ГОСТ 18698-79 с внутренним диаметром 16, 20, 25. 40. 50мм.
работоспособных при температуре окружающего воздуха (абсолютная минимальная) не ниже минус 50 С.
Пределы применения узлов присоединения:
давление рабочее: до 2 МПа;
температура среды: от минус 20° С до +175° С; 4.3
класс применяемого рукава и среда:
а) Б (I) - для бензинов, керосинов, минеральных масел;
б) В () - для воды, растворов неорганических кислот и щелочей концентраций до 20% (кроме растворов азотной кислоты) ;
6) ВГ (Ш) - для горячей воды;
г) Г (IV) - для воздуха углекислого газа азота и других инертных газов;
д) Пар-1 (X), Пар-2 (Х) - для насыщенного пара.
В зависимости от требуемых условий применения предусмотрены 3 типа узлов присоединения 3-х исполнений согласно таблице 1. 2
Тип I - узлы повышенной надежности применяются в случаях.
Когда нарушение герметизации может повлечь травму обслуживающего персонала Например: температура продукта выше 60° С Тип I - быстросъемные узлы применяются при необходимости подсоединения к перемещающимся транспортным средствам. Тип Ш - во всех остальных случаях.
Узлы присоединения включаются в спецификацию оборудования, изделий и материалов. Стоимость изготовления узлов в смете должна включаться в строительно-монтажные работы.
Комплектование проектной документации по выбранному узлу присоединения производится по соответствующей ведомости документов.
Материал для изготовления узлов присоединения принят для неагрессивных и среднеагрессивных сред.
Для агрессивных сред материал узлов присоединения выбирается с учетом свойств и параметров среды.

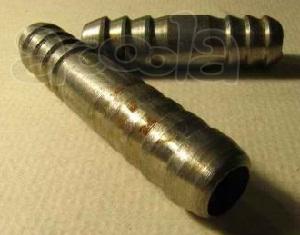

Узел присоединения шлангов тип I
Узел присоединения шлангов тип
Узел присоединения шлангов тип I
А также изготовляем другое стандартизированное оборудование по чертежам проектных институтов и по чертежам заказчика:
•Блоки пружинные
•Воздухосборник вертикальный и горизонтальный
•Гидрозатвор по чертежу
•Грязевики горизонтальные
•Грязевики вертикальные
•Грязевики абонентские
•Грязеуловитель для всасывающих трубопроводов
•Закладная конструкция по ЗК
•Нагреватель азота
•Опоры и подвески для трубопроводов
•Отборные устройства давления по ЗК ТМ СТМ
•Охладитель проб по чертежу
•Подогреватель по Т-ММ-19-2002-07.00
•Пробки бобышки штуцера
•Камера выносная КУВ
•Камера для сигнализатора уровня
•Колонка для управления задвижками
•Колонка управления затвором и шаровыми кранами
•Пружинные блоки
•Расширитель прямой и угловой по ЗК
•Сепаратор
•Удлинитель шарнирный для задвижек, вентилей типа УШЗ по Т-ММ
•Узел отбора проб
•Узел присоединения дренажного трубопровода к насосам
•Фильтр временный к насосам ФСВ
•Фильтр сетчатый фланцевый по Т-ММ ФС
•Фильтр жидкостной по ОРК
•Фланцевые соединения для камерных измерительных диафрагм ФКВ, ФКП
•Фонарь смотровой трубопроводный
